Abstrak

Gas Discharge Tube atau GDT merupakan komponen proteksi yang memanfaatkan pelepasan listrik di dalam tabung berisi gas untuk mengalihkan arus lonjakan. Dalam kondisi normal, GDT memiliki resistansi isolasi tinggi dan kapasitansi rendah sehingga hanya sedikit membebani jalur yang dilindungi. Ketika tegangan mencapai tingkat pemicu, gas terionisasi dan terbentuk jalur penghantar dengan tegangan busur yang rendah. Kemampuan menangani arus transien besar menjadikan GDT banyak digunakan pada jaringan komunikasi dan sistem proteksi surja. Pemulihannya bergantung pada kondisi sumber serta padamnya pelepasan gas, sehingga kemampuan pemicuan, arus pulsa, dan arus lanjutan harus sesuai dengan aplikasi.

Gambar 1. Contoh GDT

Pembahasan

Apa Itu Gas Discharge Tube

GDT tersusun dari elektroda logam dan ruang pelepasan tertutup berisi gas. Pada tegangan normal, gas memisahkan elektroda sehingga arus yang mengalir sangat kecil. Ketika terjadi tegangan lebih, gas dapat berubah menjadi medium penghantar. Perangkat ini digunakan untuk menghadapi gangguan transien, termasuk surja yang terinduksi petir pada kabel dan sistem elektronik. [1, 7]

Bayangkan dua tepi sungai yang belum dihubungkan jembatan. Dalam keadaan normal, orang tidak dapat menyeberang langsung. Saat kondisi tertentu tercapai, sebuah jembatan sementara terbuka sehingga banyak orang dapat melintas. Pada GDT, jembatan itu merupakan jalur gas yang terionisasi, bukan sambungan mekanis yang bergerak.

GDT termasuk proteksi jenis crowbar. Setelah aktif, impedansinya menjadi sangat rendah. Ini berbeda dengan gambaran clamping pada MOV atau TVS yang menahan kenaikan tegangan pada daerah pembatasnya. Tegangan rendah setelah GDT menyala bukan berarti rangkaian telah bebas dari seluruh tegangan puncak sebelum pemicuan. [6]

Cara Kerja dari Isolasi hingga Pelepasan

Pemicuan GDT dapat dijelaskan melalui keadaan isolasi, glow, dan arc. Awalnya, gas sulit menghantarkan arus. Ketika medan listrik cukup tinggi, ionisasi mulai berkembang. Pada daerah glow, pelepasan mulai terjadi; jika arus mencukupi, GDT beralih ke arc atau busur listrik dengan impedansi dan tegangan terminal yang jauh lebih rendah. [3]

Sebagai ilustrasi, bayangkan pintu darurat yang semula tertutup. Ketika tekanan kerumunan mencapai ambang, pintu mulai terbuka, lalu menjadi jalur lebar yang dapat dilalui banyak orang. Perumpamaan ini membantu membayangkan perubahan dari isolasi ke penghantaran kuat di dalam GDT.

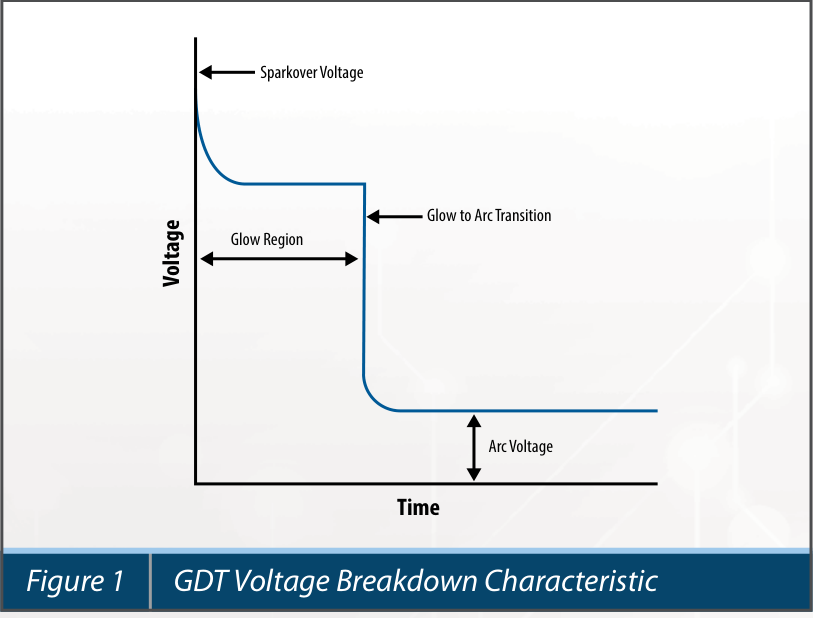

Gambar 2. Karakteristik tegangan saat GDT terpicu
Sumber: Bourns, GDTs Brochure, Figure 1, referensi [2].

Pada gambar, sparkover voltage adalah tegangan saat pemicuan terjadi. Glow region menunjukkan tahap peralihan, sedangkan arc voltage adalah tegangan yang lebih rendah ketika busur sudah terbentuk. Besar arus yang mengalir tetap bergantung pada sumber dan impedansi jalur, sehingga GDT tidak sekaligus berfungsi sebagai pembatas arus. [2, 3]

Bayangkan pintu yang sudah terbuka lebar: pintu tidak menentukan sendiri berapa banyak orang yang datang. Jumlah orang tetap dipengaruhi jalan menuju pintu. Begitu pula, arus pada GDT dipengaruhi sumber listrik serta jalur rangkaiannya.

Kembali ke Kondisi Normal

GDT kembali berisolasi tinggi ketika pelepasan gas padam. Padamnya busur memerlukan kondisi tegangan dan arus yang sesuai; turunnya lonjakan saja belum selalu cukup jika sumber masih memasok arus lanjutan. Karena itu, pemulihan harus diperiksa pada kondisi catu AC atau DC yang sebenarnya. [4]

Sebagai gambaran, api kecil akan padam bila pasokan bahan bakarnya berhenti. Jika bahan bakar terus tersedia, api dapat tetap menyala. Analogi ini menjelaskan mengapa arus lanjutan dari sumber perlu diperhatikan setelah GDT terpicu.

GDT Dua dan Tiga Elektroda

GDT dua elektroda menyediakan satu celah pelepasan di antara dua terminal. GDT tiga elektroda menyediakan dua jalur menuju elektroda bersama dalam satu perangkat. Pada aplikasi komunikasi tertentu, elektroda tengah dihubungkan ke jalur proteksi bersama, sedangkan dua elektroda luar terhubung ke dua konduktor sinyal. [2]

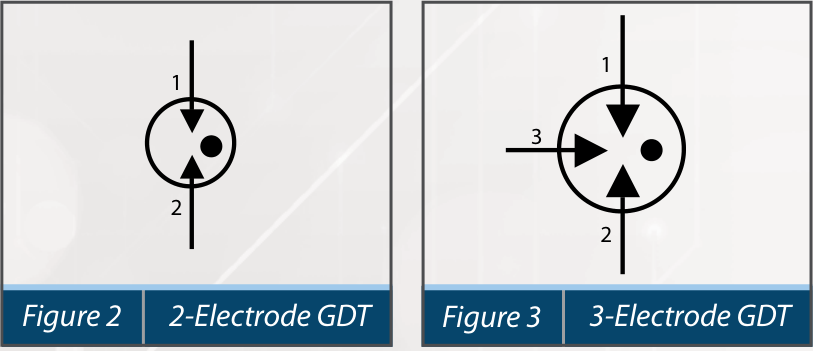

Gambar 3. Simbol GDT dua elektroda dan tiga elektroda
Sumber: Bourns, GDTs Brochure, Figure 2–3, referensi [2].

Bayangkan satu pintu darurat untuk satu jalur dan dua pintu yang mengarah ke area pelepasan bersama untuk dua jalur. GDT tiga elektroda menggabungkan fungsi tersebut dalam satu komponen. Namun, karakteristik antarjalur tetap perlu dibaca pada datasheet; semua pasangan terminal belum tentu memiliki rating yang sama.

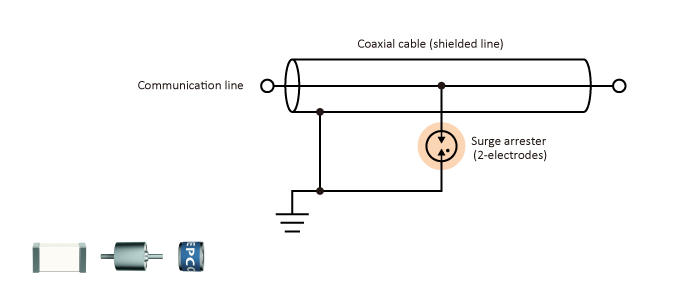

Gambar 4. Contoh GDT dua elektroda pada kabel koaksial
Sumber: TDK, Figure 2, referensi [1].

Pada contoh koaksial, GDT dipasang antara penghantar tengah dan bagian pelindung kabel yang terhubung ke jalur balik proteksi. Pada contoh dua jalur berikut, GDT tiga elektroda menyediakan pelepasan dari kedua jalur menuju terminal bersama. Koneksi ini mengikuti kebutuhan referensi dan pembumian sistem, bukan sekadar menghubungkan ke sembarang titik ground. [1]

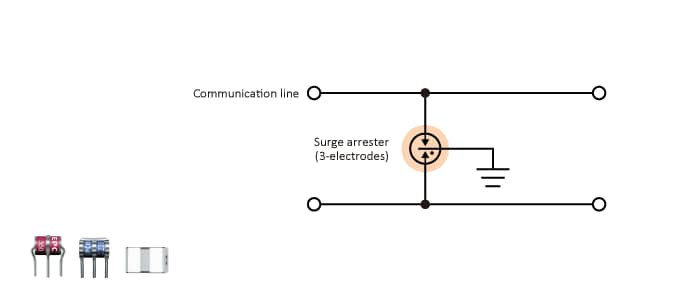

Gambar 5. Contoh GDT tiga elektroda pada dua jalur komunikasi
Sumber: TDK, Figure 3, referensi [1].

Parameter Penting dalam Datasheet

Rating GDT perlu dibaca bersama toleransi, laju kenaikan tegangan, bentuk gelombang, dan jumlah pengujian. Nilai tegangan pemicu yang diukur dengan kenaikan lambat dapat berbeda dari hasil pada lonjakan cepat. Demikian pula, rating arus untuk satu pulsa tidak otomatis berlaku untuk banyak pulsa. [3, 7]

Parameter	Makna dan pertimbangan
DC sparkover voltage	Tegangan pemicu pada kenaikan tegangan lambat yang ditetapkan, beserta toleransinya.
Impulse sparkover voltage	Tegangan pemicu pada lonjakan dengan laju kenaikan tertentu, misalnya 100 V/µs.
Arc voltage	Tegangan pada GDT setelah terbentuk busur, pada arus uji yang dicantumkan.
Impulse discharge current	Kemampuan arus pulsa pada bentuk gelombang serta jumlah operasi tertentu.
Insulation resistance dan capacitance	Sifat isolasi dan pembebanan jalur ketika GDT belum aktif.
Holdover dan follow current	Kondisi catu serta arus yang berkaitan dengan kemampuan GDT untuk padam.

Sebagai ilustrasi, dorongan yang naik perlahan dan benturan yang datang mendadak dapat membuka pintu pada kondisi yang berbeda. Karena itu, angka pemicu dari pengujian lambat tidak boleh dianggap sebagai batas tertinggi pada semua lonjakan cepat. Rating pengujian menjelaskan situasi saat kemampuan tersebut dinyatakan.

Contoh Memahami Angka Tegangan

Dalam katalog Littelfuse, contoh CG2-230L dijelaskan memiliki breakdown nominal 230 V saat diuji dengan kenaikan 100 V/detik. Pada kenaikan 100 V/µs, batas breakdown contoh yang sama dapat mencapai 600 V maksimum. Angka tersebut berasal dari kondisi uji berbeda dan menunjukkan pentingnya membaca spesifikasi dinamis. [4]

Bayangkan katup yang dapat mengikuti kenaikan tekanan perlahan, tetapi memerlukan jeda untuk merespons hentakan mendadak. Tekanan dapat sempat naik lebih tinggi sebelum jalur pelepas terbentuk. Begitu pula, rating GDT 230 V tidak berarti semua lonjakan pasti terhenti tepat di 230 V.

Arus Lanjutan dan Umur Komponen

Mengapa Follow Current Perlu Diperhatikan

Follow current adalah arus dari sumber yang masih mengalir melalui GDT setelah surja pemicunya berlalu. Pada AC, kemampuan padam berkaitan dengan kondisi arus lanjutan dan lintasan melewati nol. Pada DC, sumber tidak memiliki titik nol berkala, sehingga batas holdover serta kemampuan pemadaman perlu dipenuhi. GDT untuk jalur sinyal tidak otomatis sesuai untuk jalur daya. [4]

Sebagai ilustrasi, pintu pelepas yang dibuka oleh satu dorongan besar dapat tetap terdorong terbuka jika ada arus orang yang terus datang dari belakang. Meski dorongan awal sudah berakhir, alirannya belum berhenti. Itulah gambaran sederhana arus lanjutan dari sumber listrik.

Impedansi sumber, pembatas arus, proteksi termal, dan perangkat pemutus perlu dikoordinasikan dengan GDT sesuai aplikasi. Sekering bukan pengganti pemeriksaan kemampuan pemadaman, dan GDT tidak boleh diasumsikan mampu memutus arus hubung singkat sumber. [5]

Bayangkan sistem pengaman air yang mempunyai jalur pelepas sekaligus keran penutup utama. Keduanya memiliki tugas berbeda. Jalur pelepas mengalihkan aliran, sedangkan keran menghentikan pasokan bila diperlukan. Begitu pula, GDT dan perangkat pemutus perlu bekerja sebagai satu sistem proteksi.

Lonjakan Berulang dan Degradasi

Paparan pulsa berulang dapat mengubah parameter GDT selama masa pakainya. Kemampuan pemulihan setelah satu kejadian tidak berarti umur komponen tidak terbatas. Pengujian umur pulsa dan perubahan karakteristik perlu dipertimbangkan pada lingkungan dengan gangguan berulang. Beberapa model menyediakan mekanisme fail-short untuk kondisi tertentu; fitur tersebut bukan sifat semua GDT. [2, 3]

Sebagai ilustrasi, pintu darurat yang berulang kali menerima benturan dapat mengalami keausan. Pintu mungkin masih dapat bergerak, tetapi kondisi kerjanya bisa berubah. Analogi ini membantu memahami mengapa pemeriksaan tidak cukup hanya dengan melihat apakah perangkat masih menyala.

Koordinasi dengan TVS dan Proteksi Lain

Pada sistem yang sensitif, GDT dapat menjadi bagian dari proteksi bertingkat. Kemampuan mengalihkan arus besar perlu dipadukan dengan perlindungan terhadap tegangan yang sempat muncul sebelum GDT aktif. Koordinasi harus memeriksa tekanan listrik pada seluruh tahap dan beban melalui pengujian yang sesuai, bukan hanya memasang beberapa komponen secara bersamaan. [5]

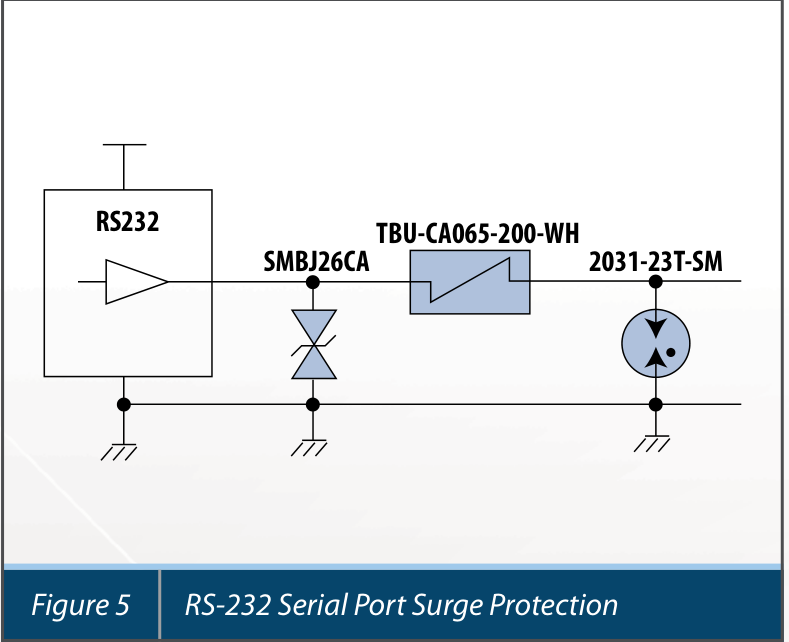

Gambar 6. Contoh proteksi bertingkat pada antarmuka RS232
Sumber: Bourns, GDTs Brochure, Figure 5, referensi [2].

Gambar Bourns memperlihatkan GDT di sisi jalur luar, TBU sebagai pelindung arus, serta TVS dekat antarmuka RS232. Susunan dan nomor komponen itu adalah contoh aplikasi dari produsen, bukan rancangan yang otomatis sesuai untuk semua port. [2]

Bayangkan gedung dengan pengaman di gerbang dan pengaman tambahan dekat ruang penting. Gerbang menghadapi gangguan dari luar, sementara tahap berikutnya membantu melindungi bagian yang lebih sensitif. Keduanya perlu dikoordinasikan agar tahap dalam tidak kewalahan sebelum tahap luar bekerja.

Keunggulan dan Batas Penerapan

Resistansi isolasi tinggi, kapasitansi rendah, dan kemampuan arus transien besar menjadi alasan penggunaan GDT pada telekomunikasi serta proteksi antarmuka. Namun, nilai kapasitansi yang kecil tidak menghilangkan kebutuhan pemeriksaan tata letak, jalur balik, dan ketahanan isolasi. Pilih tipe sesuai kondisi jalur serta kebutuhan pemulihannya. [6, 7]

Sebagai ilustrasi, jalur darurat yang baik tidak cukup hanya memiliki pintu yang kuat. Akses menuju pintu dan jalur sesudahnya juga harus memadai. Demikian pula, kemampuan GDT baru berguna jika arus lonjakan memiliki lintasan proteksi yang dirancang dengan benar.

Kesimpulan

GDT melindungi rangkaian melalui ionisasi gas dan pembentukan jalur berimpedansi rendah. Komponen ini sesuai untuk banyak kebutuhan pelepasan arus surja, tetapi pemilihannya harus mempertimbangkan tegangan pemicu dinamis, rating pulsa, dan kemampuan padam. Untuk rangkaian sensitif, koordinasi dengan TVS atau perangkat proteksi lain membantu membangun perlindungan yang sesuai dengan batas beban.
